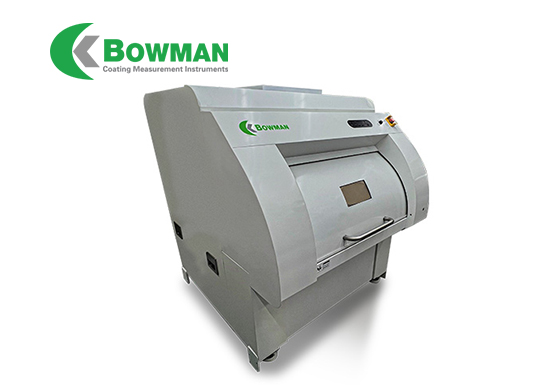

A 系列微型 XRF;專為精確測量半導體和微電子領域中最小的 X 射線特征而設計。 它可容納非常大的 PCB 面板或任何尺寸的晶圓,以實現完整的樣品覆蓋和多點可編程自動化。
您若對該產品感興趣,歡迎通過電話或微信公眾號進行進一步溝通、查詢!
Bowman 的 A 系列使用多毛細管光學器件將 X 射線束聚焦到 7.5 μm FWHM,這是使用 XRF 儀器進行涂層厚度分析的世界上最小的。 140X 放大相機用于測量該比例的特征; 它配有一個輔助低放大倍率相機,用于實時查看樣品和鳥瞰宏觀視圖成像。 Bowman 的雙攝像頭系統讓操作員可以看到整個零件,單擊圖像以使用高倍率攝像頭進行縮放,并精確定位要編程和測量的特征。
可編程 XY 平臺在每個方向上移動 23.6 英寸(600 毫米),可以處理 業內最大的樣本。 該平臺的每個軸的精度小于 +/- 1 μm,并且是 用于選擇和測量多個點; Bowman 模式識別軟件和自動對焦 功能也會自動執行此操作。 該系統的內置模式識別可用于查看零件(例如硅晶片)上涂層的形貌。
元素測量范圍: | 13號鋁元素 到 92號鈾元素 |
X射線管: | 50 W Mo 目標 Flex-Beam 毛細管光學器件 @7.5 FWHM 在 17 KeV 可選:Cr 或 W |
探測器: | 優于135eV分辨率的大窗口硅漂移探測器 |
分析層數 及元素數: |
5 層(4 層 + 基礎),每層 10 個元素。 同時分析多達 25 種元素的成分 |
濾波器/準直器: | 4位置一次濾波器 |
輸出焦深: | 固定為0.08英寸(2.03毫米) |
數字脈沖處理: | 具有靈活整形時間的 4096 CH 數字多通道分析儀。 自動信號處理,包括死區時間校正和逃逸峰校正 |
計算機: | Intel,CORE i5 第 9 代處理器 (4.1 GHz),16GB RAM,Microsoft Windows 10 Prof,64 位 |
相機: | 1 / 4"CMOS-1280×720 VGA分辨率 |
視頻放大倍率: | 140X Micro & 7X Digital Zoom: 9X Macro & Table View |
電源: | 720W,100?240V; 頻率范圍為47Hz到63Hz |
重量: | 1000kg(2200磅) |
工作環境: | 溫度介于68°F(20°C)與77°F(25°C)之間,相對濕度小于98%,無冷凝 |
可編程XYZ平臺: |
XYZ行程:600毫米(23.6英寸)x 600毫米(23.6英寸)x 100毫米(3.9英寸) XY桌面:560mm(22“)x 585mm(23”) X & Y 軸精度:1um (40u”) Z軸精度:1um (40u”) |
樣品倉尺寸: | 高度:100mm(4"),寬度:1400mm(55"),深度:1470mm(58") |
外形尺寸: | 高度:1780mm(70"),寬度:1470mm(58"),深度:1575mm(62") |
其他新特征: | Z 保護陣列、自動對焦、聚焦激光、圖案識別、Semi S2 S8 兼容就緒 |
A系列XRF適用于:
-半導體、連接器、PCB上的極小特征
-大型PCB面板
-任何尺寸的晶圓
-每秒處理超過2萬個計數的能力
-可編程XY平臺,每個方向移動23.6英寸
-3D映射能力
-符合IPC-4552、4553、4554、4556,ASTM B568、ISO 3497 和SEMI S8
